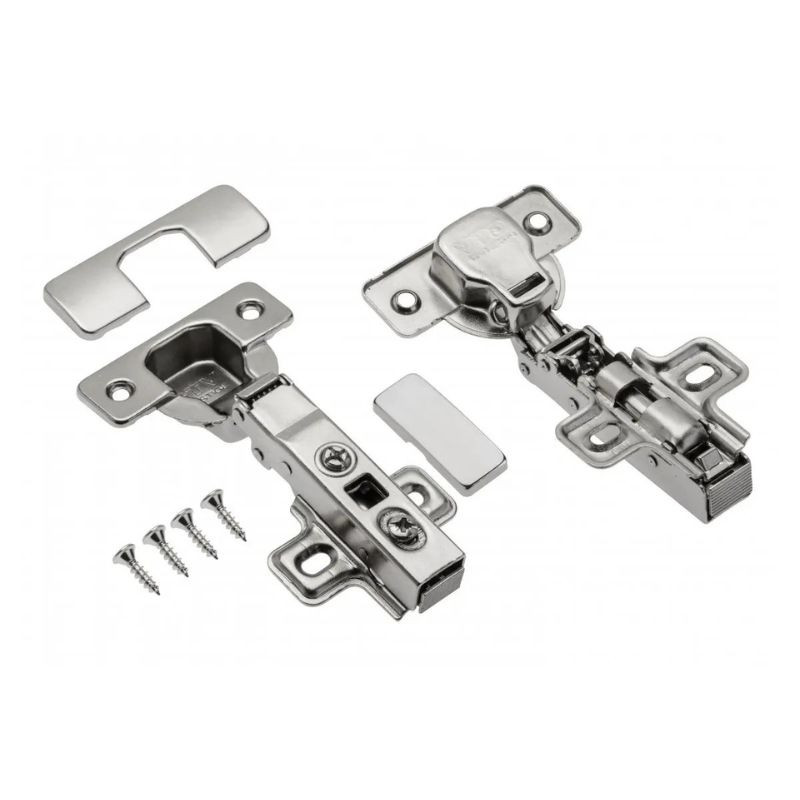

Aufliegendes hydraulisches Scharnier - 102° Öffnung

Ein Scharnier, das Ihre Grundrisse flüssiger und diskreter macht

Entdecken Sie ein innovatives Scharnier, das den Grundriss und den Komfort Ihres Transporters oder Kastenwagens optimiert. Verabschieden Sie sich von Türen, die in Kurven zuschlagen!

Dank seines eleganten Designs und des integrierten Dämpfungsmechanismus garantiert dieses Scharnier ein angenehmes Benutzererlebnis und eine harmonische Integration in Ihre Einrichtung.

Es eignet sich perfekt für Türen , die den Rand der Karosserie vollständig abdecken, und gewährleistet eine bemerkenswerte Stabilität und Effizienz, während es gleichzeitig dazu beiträgt, den Raum zu optimieren und das Gewicht Ihres Fahrzeugs zu reduzieren.

Dieses Scharnier eignet sich besonders gut für Gepäckablagen und Abteile, bei denen die Optik im Vordergrund steht. Die Konstruktion aus vernickeltem Stahl macht es außergewöhnlich robust und äußerst korrosionsbeständig, was für den Einsatz im Straßenverkehr unerlässlich ist.

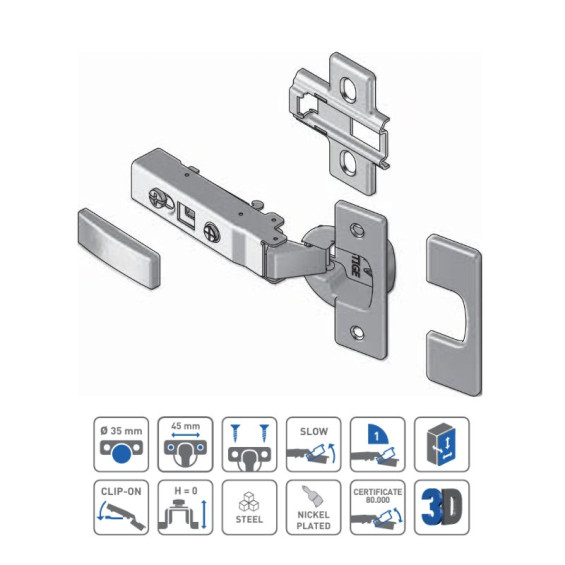

Die Installation wird durch die CLIP-ON-Technologie und die dreiachsige Verstellung erleichtert, die eine präzise Positionierung und perfekte Anpassung an verschiedene Konfigurationen ermöglicht. Die im Lieferumfang enthaltenen Abdeckkappen für den Topf und den Arm sorgen für ein sauberes und attraktives Finish, sobald das Scharnier montiert ist.

Technische Merkmale des hydraulischen Scharniers

• Scharnier-Typ: Halbversenktes hydraulisches Scharnier für Türen, die den Schrankrand vollständig abdecken
• Belastbarkeit: Ausgelegt für den normalen, dauerhaften Gebrauch
• Öffnungswinkel: 102
• Material: Stahl
• Farbe: Vernickelt

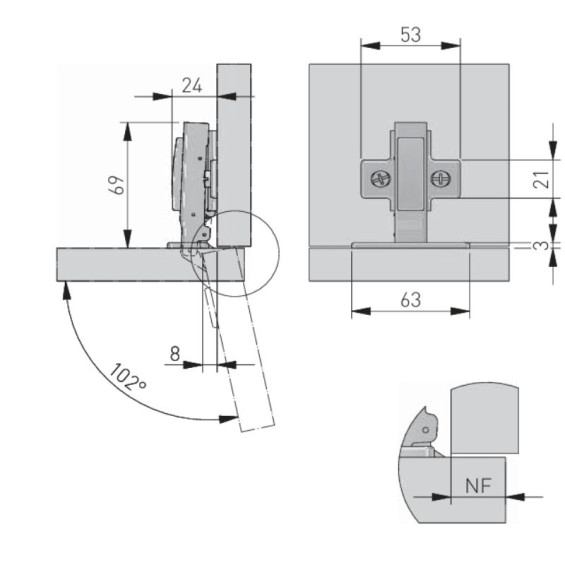

• Abmessungen (LxBxT)
  • Durchmesser der Schale: 35 mm
  • Abstand vom Becher zum Rand: 45 mm
  • Gesamtabmessungen: 53 mm (Breite) x 63 mm (Länge) x 24 mm (Höhe des Hauptkörpers)
• Befestigung: Schraubbefestigung, CLIP-ON-Technologie (für einfache Montage und Demontage)
• Mechanismus: Integrierte Dämpfung (leises, sanftes Schließen), hydraulisch
• Federkraft: Standard (in den hydraulischen Mechanismus integriert)
• Verstellungen: 3D-Verstellung (in drei Ebenen)
• Inklusive Zubehör: Schrauben und Sockel
• NF: 18 mm Frontabdeckung (NF).
• CE: Entspricht den Normen PN-EN 15570:2010 / EN 15570:2008 (zertifizierte Lebensdauer 80.000 Zyklen).

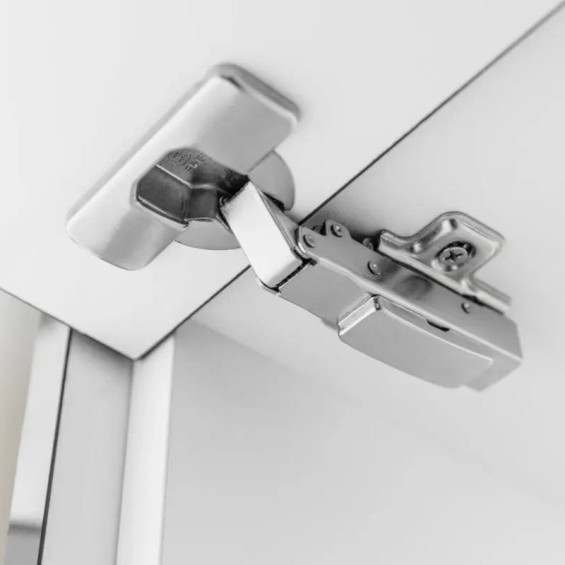

Einbau eines hydraulischen Scharniers
