Caja trasera estanca con número de unidades a elegir - DEBFLEX

Caja empotrada para conexión eléctrica de 230 V en furgoneta

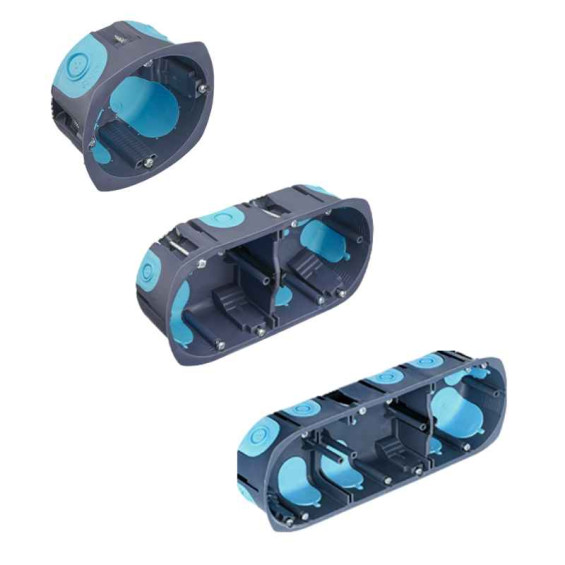

Una caja de empotrar simple, doble o triple se utiliza para asegurar y proteger las tomas de corriente o los interruptores dentro de un tabique. Deje espacio suficiente para instalar la caja entre el aislamiento y el revestimiento interior de la furgoneta, para que no toque el aislamiento El cable eléctrico R02-V 3G2.5mm² también debe poder pasar.

Una caja empotrada, independientemente del número de posiciones, sirve para proteger los conductores desde el revestimiento hasta la toma o el mecanismo interruptor. Esto garantiza una conexión segura dentro de su instalación eléctrica.

¿Cómo se instala una caja de empotrar eléctrica?

Para instalar una caja empotrada en tu furgoneta transformada, primero asegúrate de dejar espacio suficiente entre el aislamiento y el revestimiento, que puede estar cubierto o no de fieltro elástico. Antes de empezar, asegúrate de que tienes un nivel de burbuja, un lápiz, una sierra de perforación de 67 mm de diámetro y una caja de empotrar de una o varias estaciones.

Paso 1: Por su propia seguridad, asegúrese de que ninguno de los equipos eléctricos esté encendido (desconecte la alimentación en el disyuntor). Determine la ubicación de la caja de empotrar y marque su posición con un lápiz o rotulador.

Paso 2: Utilice la sierra de perforación del portabrocas para taladrar un orificio en la carcasa para la caja empotrada.

Paso 3: Coloque una membrana de elastómero (para el conducto eléctrico) en una de las esquinas de la caja empotrada. Pase por ella el cable eléctrico R02-V 3G2.5mm².

Etapa 4: Coloque la caja de empotrar de forma que sus soportes metálicos queden arriba y abajo cuando esté colocada, e insértela perfectamente en su caja. Utilice un nivel de burbuja para comprobar que la caja de empotrar está nivelada con los tornillos de fijación. A continuación, ajuste la posición de la caja si es necesario.

Etapa 5: Una vez instalada, sólo tiene que conectar los conductores del cable eléctrico R02-V 3G2.5mm² al mecanismo de su toma.

Una caja trasera estanca protege los conductores eléctricos conectados a un enchufe o interruptor de las infiltraciones de aire y la humedad. También proporciona un acabado limpio y ordenado al ocultar el cable o cables y facilitar la instalación del equipo.

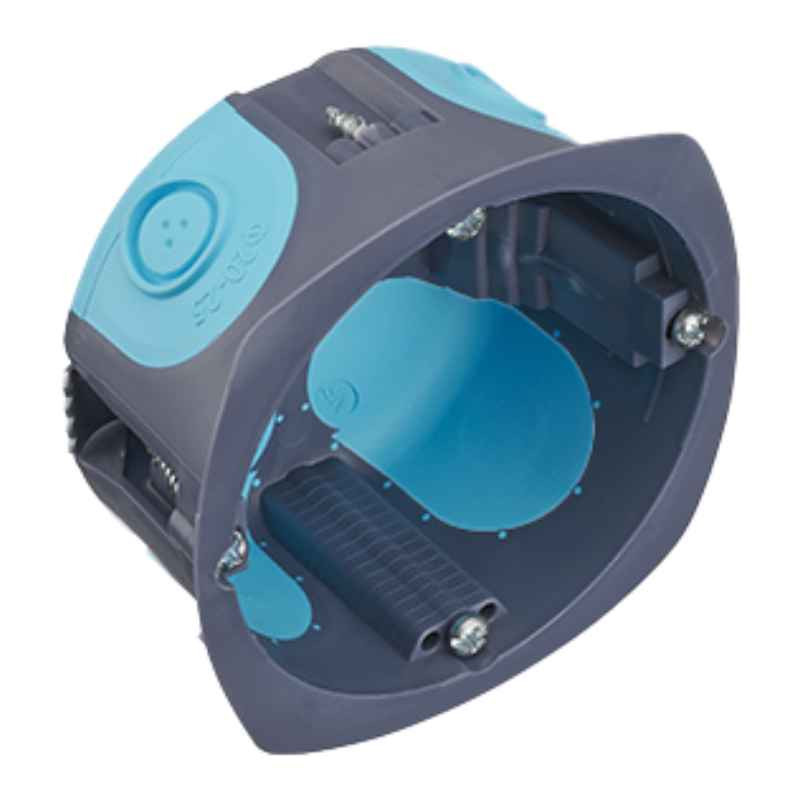

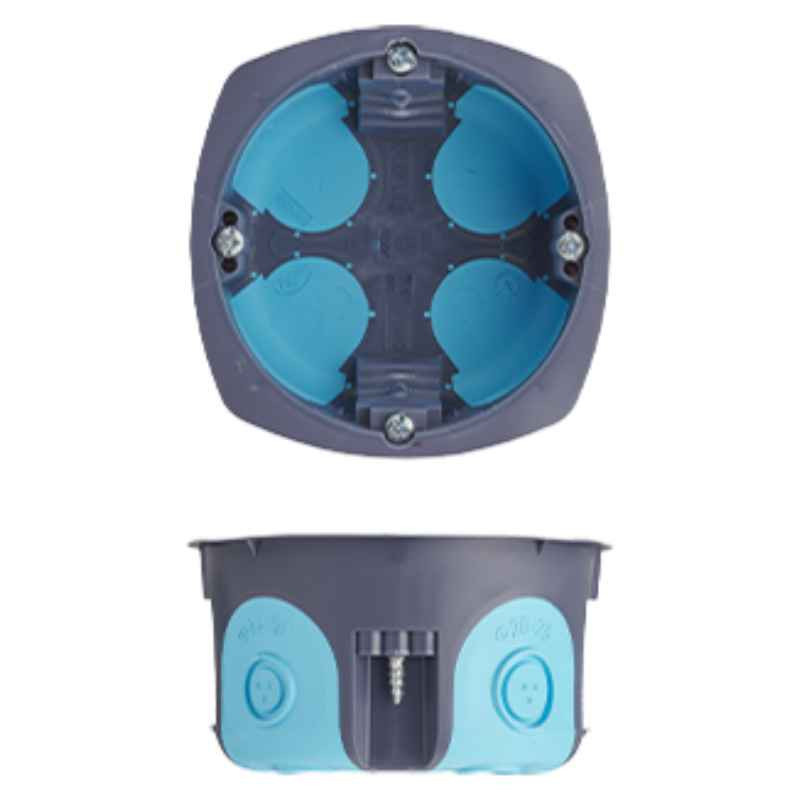

Características técnicas de la caja de empotrar

• Hermética
• Forma de la caja: redonda
• Número de estaciones: 1, 2 ó 3 (según sus necesidades)
• Material de la caja: plástico de alta resistencia
• Material de las membranas autoperforantes : Elastómero
• Diámetro: 67 mm
• Profundidad: 40 mm
• NF : sí
• CE : sí
