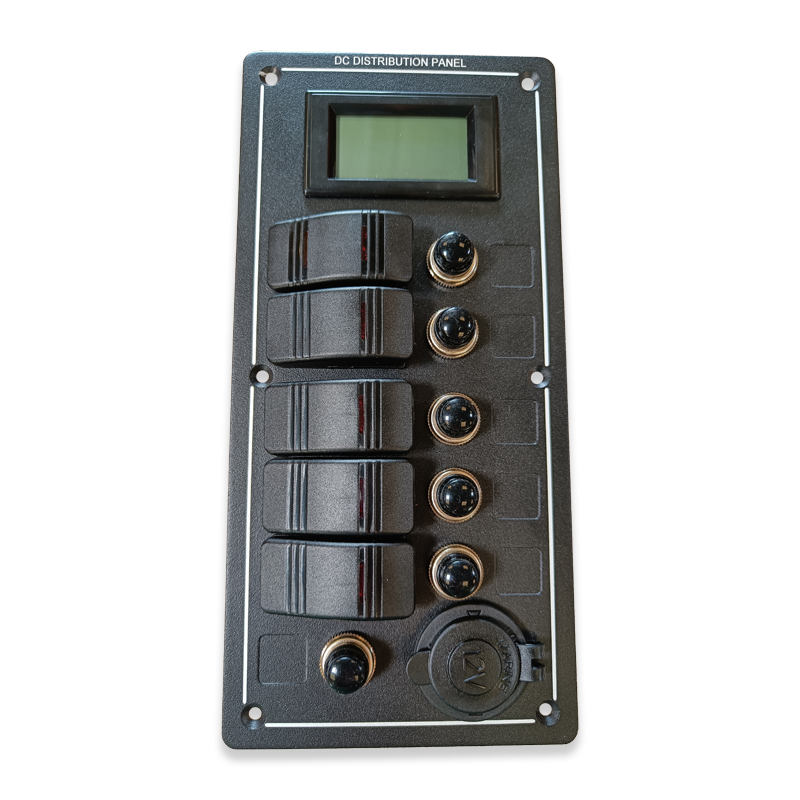

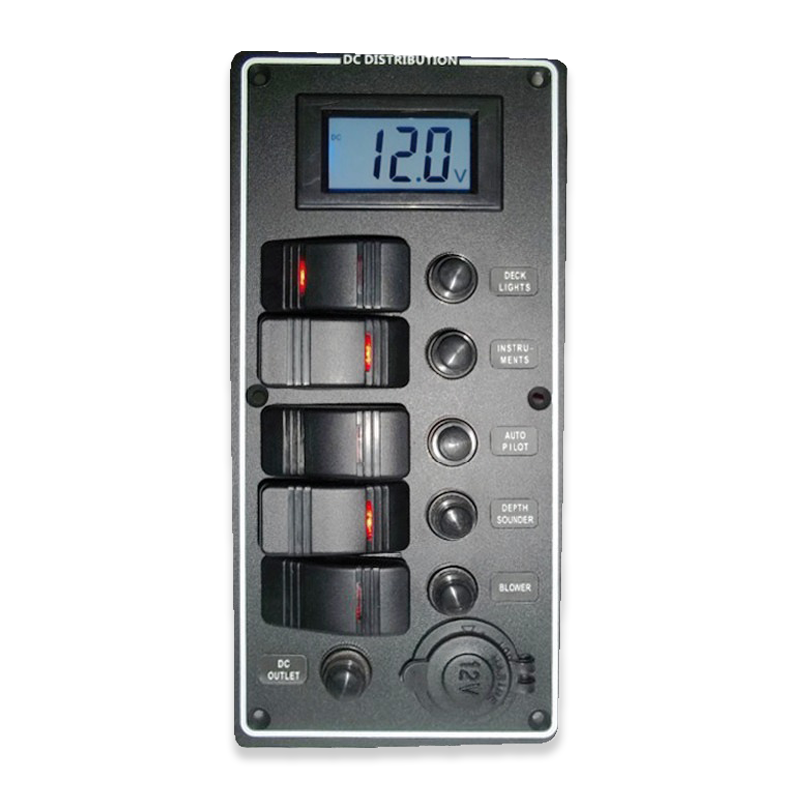

Cuadro eléctrico con 5 interruptores, 5 disyuntores, voltímetro digital, toma de mechero de 12 V e interruptor momentáneo

¡Instalación de un cuadro eléctrico de 5 interruptores para una furgoneta transformada!

Este cuadro eléctrico tiene cinco interruptores con diferentes posiciones:

• interruptor de 3 posiciones (n°1): ON1, ON2, OFF
• Interruptor basculante (n°2): ON/OFF
• Interruptor basculante (n°3) : ON/OFF
• Interruptor basculante (n°4): ON/OFF
• Interruptor pulsador (n°5) : ON/OFF (sobre éste, es posible conectar un circuito eléctrico permitiendo la alimentación de un zumbador)

Cada interruptor está conectado a su propio disyuntor. En cuanto conecte uno de los circuitos eléctricos, observará una pequeña luz LED en el interruptor en cuestión. Esta luz LED le avisa de que un circuito eléctrico está conectado.

Tú eliges qué circuito eléctrico vas a conectar y a qué interruptor de este panel de control Para suministrar electricidad a su nevera de compresión, bomba de agua, foco LED, barra LED..

El panel de control también incluye una toma de mechero de 12 V, un interruptor momentáneo para cortar la corriente y un voltímetro digital para comprobar la corriente.

Indispensable para una instalación eléctrica en una furgoneta transformada, este cuadro eléctrico vertical precableado permite centralizar los circuitos, controlar las averías, distribuir la corriente a los equipos o a la iluminación y asegurar todo el sistema

También merece la pena echar un vistazo:

• Cuadro eléctrico con interruptores a elegir
• Cuadro eléctrico con 3 interruptores, voltímetro e interruptor momentáneo
• Cuadro eléctrico con 6 interruptores y 6 disyuntores
• Cable eléctrico H07 VK con una selección de secciones nominales en mm²

Características técnicas del cuadro eléctrico 5 interruptores, 5 disyuntores, voltímetro digital, toma de mechero de 12 V e interruptor momentáneo

• Cuadro vertical

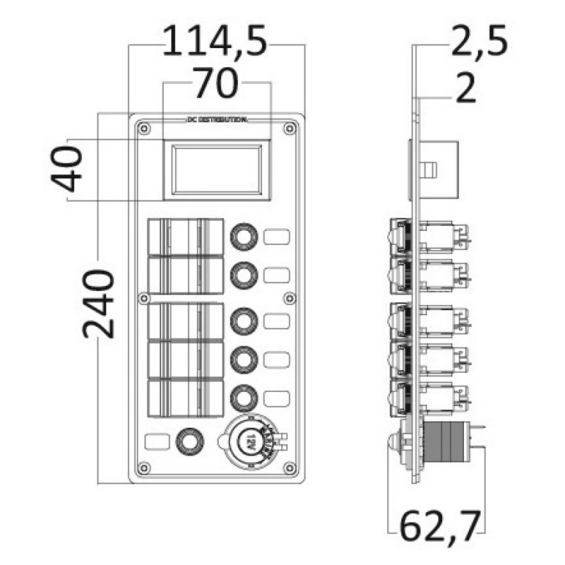

• Dimensiones del panel: 220 x 114,5 mm
• Número de interruptores 5
• Número de circuitos a conectar 5
• Número de disyuntores: 5
• 1 voltímetro digital para comprobar los niveles de corriente
• 1 toma de mechero de 12 V
• 1 interruptor momentáneo para cortar la corriente
