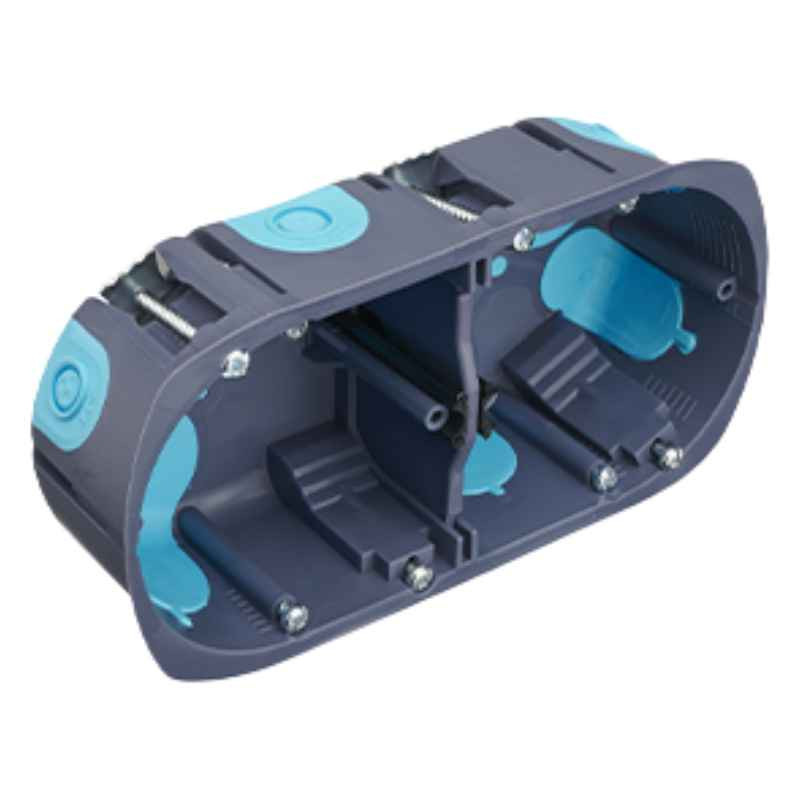

Caja de empotrar para conexión a la corriente 230V en furgoneta

Una caja de empotrar simple, doble o triple permite fijar y proteger los enchufes o los interruptores en el interior de un tabique. ¡Deje la reserva suficiente para el empotramiento de la caja entre su aislante y su revestimiento en el interior de su vehículo utilitario para que este no toque su aislante! También es necesario que su cable eléctrico R02-V 3G2.5mm² pueda pasar.

Una caja de empotrar, independientemente de su número de puestos, sirve para proteger los conductores del conducto hasta el mecanismo propio del enchufe o el interruptor. Esto asegura una conexión segura dentro de su instalación eléctrica.

¿Cómo instalar una caja de empotrar eléctrica?

Para instalar una caja de empotrar en su furgoneta acondicionada, asegúrese primero de dejar un espacio suficiente entre su aislante y su revestimiento cubierto de fieltro extensible o no. Antes de comenzar, equípese con un nivel de burbuja, un lápiz, una sierra de corona de diámetro 67mm y una caja empotrable simple o multipuesto.

Paso 1: Para su seguridad, asegúrese de que ningún equipo eléctrico esté encendido (corte la corriente en el disyuntor). Determine la ubicación de la caja empotrable y marque su posición con un lápiz o un rotulador.

Paso 2: Perfore la ubicación de la caja de empotrar en su revestimiento gracias a la sierra de corona presente en el mandril de su taladro.

Paso 3: Obstruya una membrana de elastómero (paso de conducto eléctrico) presente en una de las esquinas de la caja de empotrar. Pase por ahí su cable eléctrico R02-V 3G2.5mm².

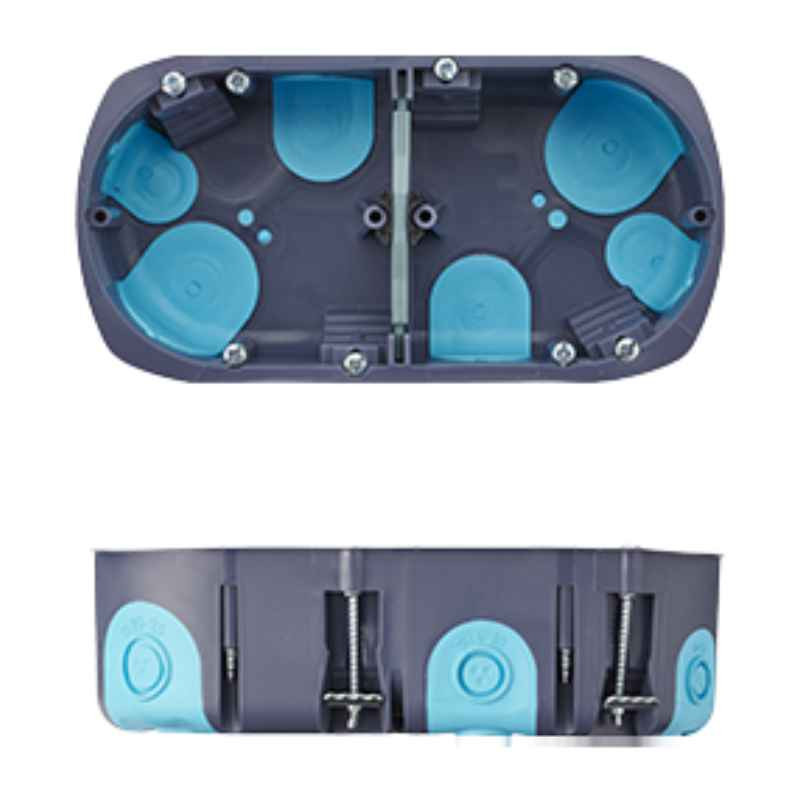

Paso 4: Coloque la caja de empotrar de modo que sus estribos metálicos se sitúen arriba y abajo durante su posicionamiento y luego insértela correctamente en su revestimiento. Verifique con un nivel de burbuja la horizontalidad de la caja de empotrar en función de sus tornillos de fijación. Luego ajuste el posicionamiento de la caja si es necesario.

Paso 5: Una vez instalado, solo tiene que conectar los conductores del cable eléctrico R02-V 3G2.5mm² al mecanismo de su enchufe.

Una caja de empotrar hermética protege los conductores eléctricos conectados a un enchufe o un interruptor de las infiltraciones de aire y de la humedad. Además, ofrece un acabado limpio y ordenado al ocultar el/los cable(s) y facilitar la instalación de los equipos.

Las características técnicas de la caja de empotrar

• Hermética al aire
• Forma de la caja: redonda

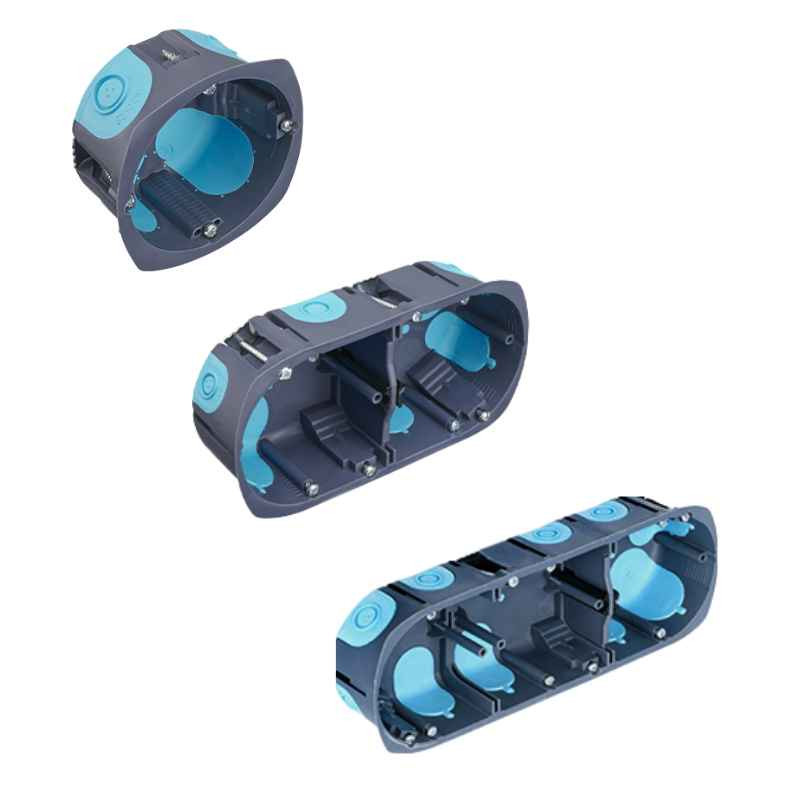

• Número de puesto(s): 1, 2 o 3 (a elegir según su necesidad)
• Material de la caja: Plástico de alta resistencia
• Material de las membranas autoperforantes: Elastómero
• Diámetro: 67 mm
• Profundidad: 40 mm
• NF: sí
• CE: sí
