Ein Scharnier, das Flüssigkeit und Diskretion für Ihre Ausbauten bringt

Entdecken Sie ein innovatives Scharnier zur Optimierung der Aufteilung und des Komforts Ihres ausgebauten Vans oder Kastenwagens. Verabschieden Sie sich von Türen, die in Kurven zuschlagen!

Dank seines schlichten Designs und seines integrierten Dämpfungsmechanismus garantiert dieses Scharnier ein äußerst angenehmes Benutzererlebnis und eine harmonische Integration in Ihre Möbel.

Perfekt geeignet für Türen, die die Kante des Korpus vollständig überdecken, bietet es bemerkenswerte Stabilität und Effizienz und trägt gleichzeitig zur Platzoptimierung und Gewichtsreduzierung Ihres Fahrzeugs bei.

Dieses Scharnier ist besonders gut geeignet für Staufächer in der Höhe und Fächer, bei denen eine gepflegte Ästhetik Priorität hat. Seine Fertigung aus vernickeltem Stahl verleiht ihm außergewöhnliche Robustheit und hervorragende Korrosionsbeständigkeit – unverzichtbare Eigenschaften für unterwegs.

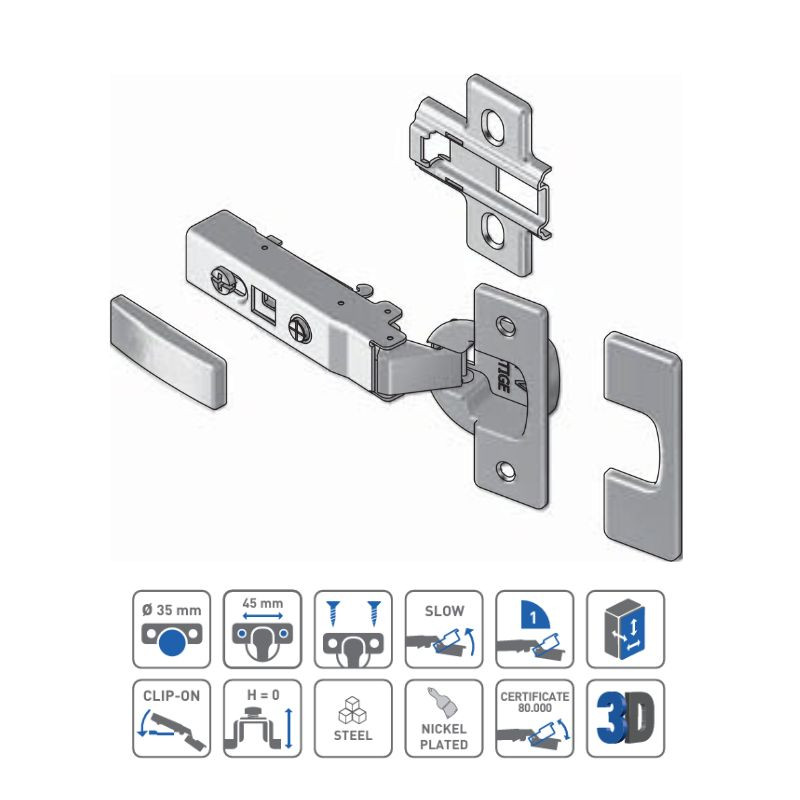

Die Installation wird durch die CLIP-ON-Technologie und die Einstellungen auf drei Achsen erleichtert, die eine präzise Positionierung und perfekte Anpassung an verschiedene Konfigurationen ermöglichen. Abdeckkappen für Topf und Arm sind enthalten und bieten eine gepflegte und ästhetische Verarbeitung nach der Scharniermontage.

Um Ihnen das Leben zu erleichtern, sind die Schrauben im Lieferumfang enthalten. Sie haben die Wahl zwischen einer Version mit 4 selbstbohrenden Holzschrauben oder zwei selbstbohrenden Holzschrauben und zwei Euroschrauben für vorgebohrte Löcher.

Die technischen Eigenschaften des hydraulischen Scharniers

• Scharnier-Typ: Hydraulisches halbeingelassenes Scharnier für Türen, die die Kante des Korpus vollständig überdecken
• Tragfähigkeit: Für standardmäßige und langlebige Nutzung ausgelegt
• Öffnungswinkel: 102°
• Material: Stahl
• Farbe: Vernickelt

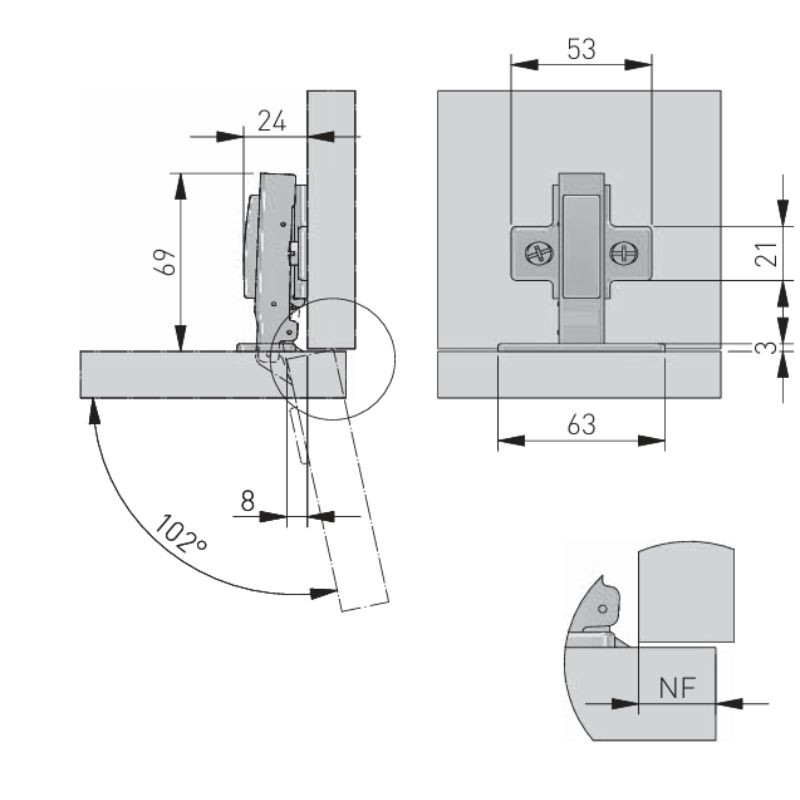

• Abmessungen (LxBxT):
  • Durchmesser des Topfes: 35 mm
  • Abstand des Topfes zur Kante: 45 mm
  • Gesamtabmessungen: 53 mm (Breite) x 63 mm (Länge) x 24 mm (Höhe des Hauptkörpers)
• Installation: mit der separat erhältlichen Bohrschablone
• Montage: Grundplatte am Korpus und Topf an der Front, CLIP-ON-System
• Mechanismus: Integrierte Dämpfung (leises und sanftes Schließen), hydraulisch
• Federkraft: Standard (integriert im hydraulischen Mechanismus)
• Einstellungen: 3D-Einstellung (auf drei Ebenen)

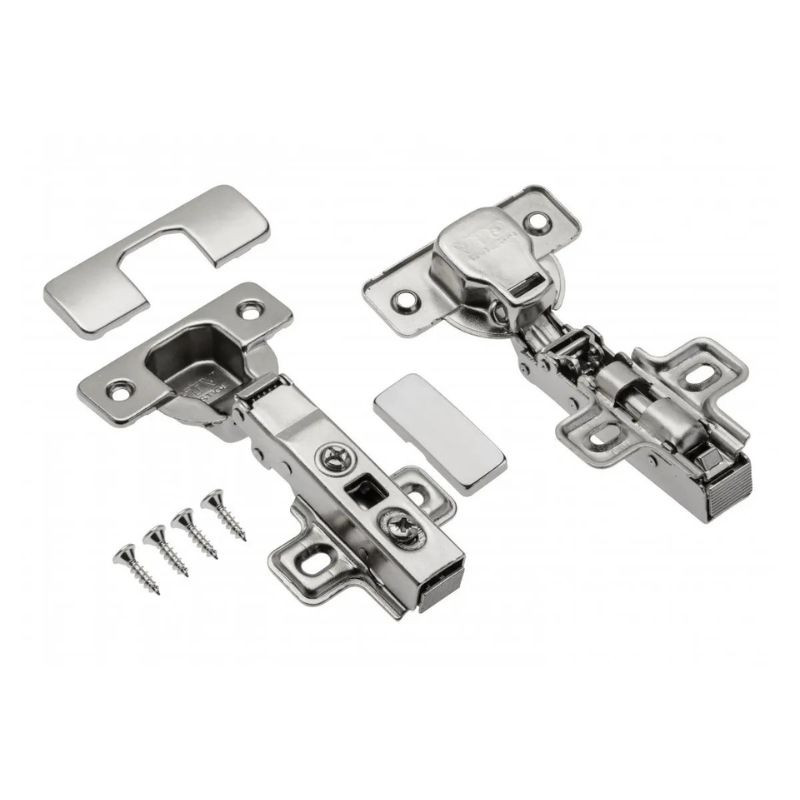

• Schrauben im Lieferumfang enthalten (zur Auswahl): 4 Holzschrauben oder 2 Holzschrauben + 2 Euroschrauben
• Mit Grundplatte geliefert
• NF: Frontale Überdeckung (NF) von 18 mm.
• CE: Entspricht den Normen PN-EN 15570:2010 / EN 15570:2008 (zertifizierte Haltbarkeit 80.000 Zyklen).



Finden Sie auch unsere Innenliegenden Scharniere und Halbaufliegenden Scharniere, um das für Ihr Möbelstück am besten geeignete Befestigungssystem auszuwählen.

Installation des hydraulischen Scharniers

Für eine Montage ohne komplexe Berechnungen und Bohrfehler empfehlen wir Ihnen dringend die Verwendung einer Bohrschablone!
