Welche Rolle spielt eine Schalttafel in einem ausgebauten Van?

Die Installation einer Schalttafel in Ihrem ausgebauten Van ermöglicht es Ihnen, Ihre elektrischen Stromkreise zu verwalten und sich auch zu schützen!

Es ist ein unverzichtbares Zubehör, das mehrere Rollen hat. Tatsächlich zentralisiert, kontrolliert, verteilt und sichert es Ihre gesamte elektrische Installation.

Welche Schalttafel soll ich für meine elektrischen Stromkreise im Van wählen?

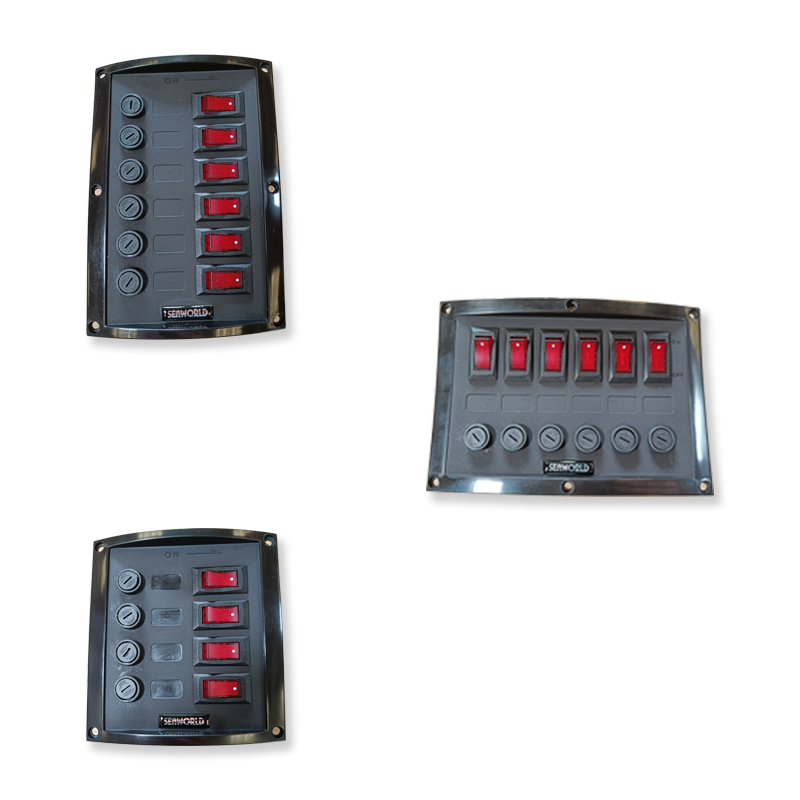

Eine Schalttafel kann vertikal oder horizontal ausgerichtet sein und eine bestimmte Anzahl von beleuchteten Kippschaltern haben. Es liegt an Ihnen, die für Ihren Schaltplan am besten geeignete Schalttafel auszuwählen.

Jeder Ein-/Ausschalter ist einem anderen elektrischen Stromkreis zugeordnet und ermöglicht die Versorgung Ihrer Geräte (LED-Spot, LED-Leiste, Wasserpumpe, Kühlschrank, …). Die Kippschalter der Schalttafel leuchten auf, wenn die Stromkreise versorgt werden. Dies ermöglicht es Ihnen daher, schnell zu sehen, welche Stromkreise eingeschaltet sind.

Es ist leicht zu verstehen: Je mehr Geräte Sie versorgen müssen, desto mehr elektrische Stromkreise haben Sie, desto mehr Schalter benötigen Sie auf einer Schalttafel!

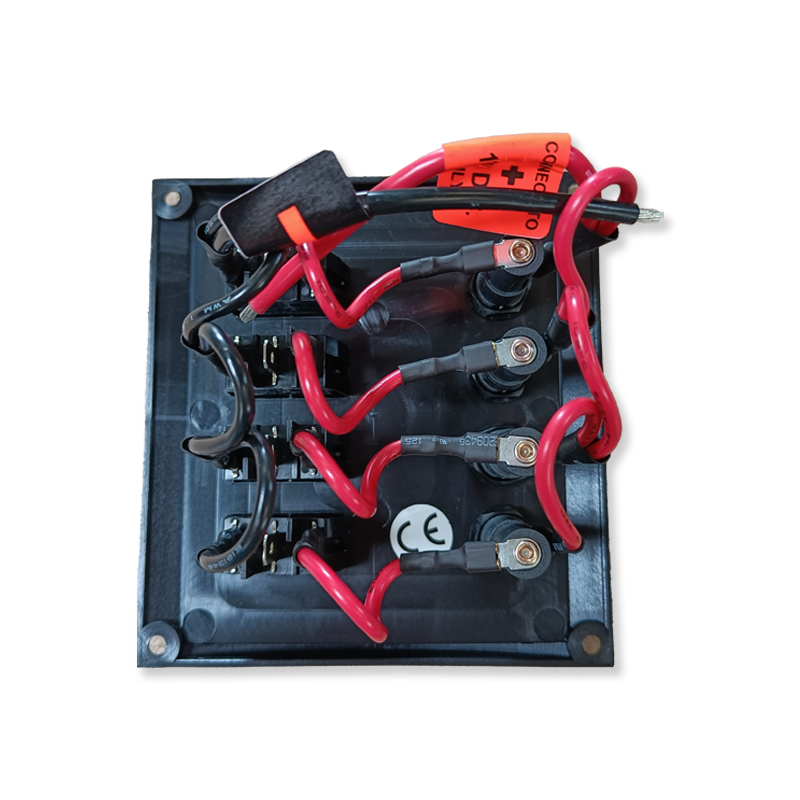

Jede der angebotenen Schalttafeln ist vorverdrahtet und wird mit 6 x 32 mm Glassicherungen geliefert. Jede Glassicherung schützt einen elektrischen Stromkreis im Falle einer Störung.

Entdecken Sie unser Sortiment an flexiblem mehrdrähtigen Elektrokabel H07 VK mit wählbarem Nennquerschnitt in mm². Aber auch die elektrische Schalttafel mit wählbarer Anzahl von Schaltern.

Die technischen Eigenschaften der Schalttafeln

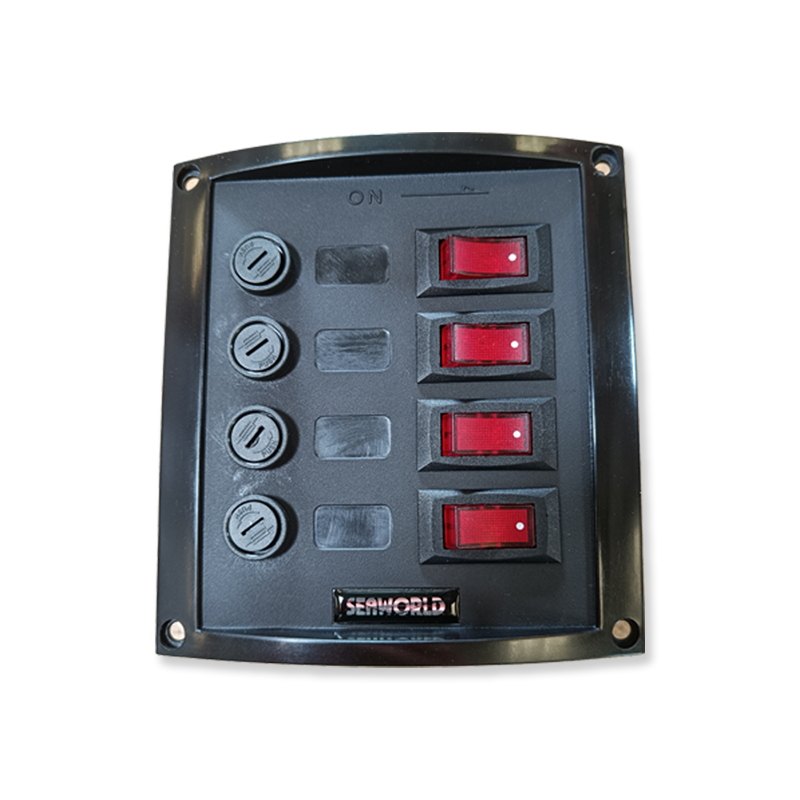

Vertikale Schalttafel mit 4 Schaltern:

• Abmessungen der Schalttafel: 127 x 114 mm
• Anzahl der Schalter: 4
• Anzahl der anzuschließenden Stromkreise: 4
• Maximale Stromstärke pro Stromkreis: 10A
• Glassicherungen (Typ 6 x 32 mm) enthalten, d.h.: 2 von 3A; 1 von 5A und 1 von 10A

Vertikale Schalttafel mit 6 Schaltern:

• Abmessungen der Schalttafel: 165 x 114 mm
• Anzahl der Schalter: 6
• Anzahl der anzuschließenden Stromkreise: 6
• Maximale Stromstärke pro Stromkreis: 10A
• Glassicherungen (Typ 6 x 32 mm) enthalten, d.h.: 2 von 3A; 2 von 5A; 1 von 8A und 1 von 10A

Horizontale Schalttafel mit 6 Schaltern:

• Abmessungen der Schalttafel: 114 x 165 mm
• Anzahl der Schalter: 6
• Anzahl der anzuschließenden Stromkreise: 6
• Maximale Stromstärke pro Stromkreis: 10A
• Glassicherungen (Typ 6 x 32 mm) enthalten, d.h.: 2 von 3A; 2 von 5A; 1 von 8A und 1 von 10A
