¿Cuál es el papel de un cuadro eléctrico en una furgoneta acondicionada?

La instalación de un cuadro eléctrico en tu furgoneta acondicionada permitirá gestionar tus circuitos eléctricos pero también protegerte.

Es un accesorio indispensable que tiene varios papeles. De hecho, centraliza, controla, distribuye y asegura la totalidad de tu instalación eléctrica.

¿Qué cuadro eléctrico elegir para mis circuitos eléctricos en furgoneta?

Un cuadro eléctrico puede estar orientado verticalmente u horizontalmente e incluir un cierto número de interruptores basculantes luminosos. Es tu elección el cuadro eléctrico más adecuado para tu esquema eléctrico.

Cada interruptor on/off está asociado a un circuito eléctrico diferente y permite alimentar tus equipos (foco LED, barra LED, bomba de agua, refrigerador, …). Los interruptores basculantes del cuadro eléctrico se iluminan cuando los circuitos están alimentados. Esto te permite saber rápidamente qué circuitos están encendidos.

Es fácil de entender: cuantos más equipos tengas que alimentar, más circuitos eléctricos tengas, más interruptores necesitas en un cuadro eléctrico.

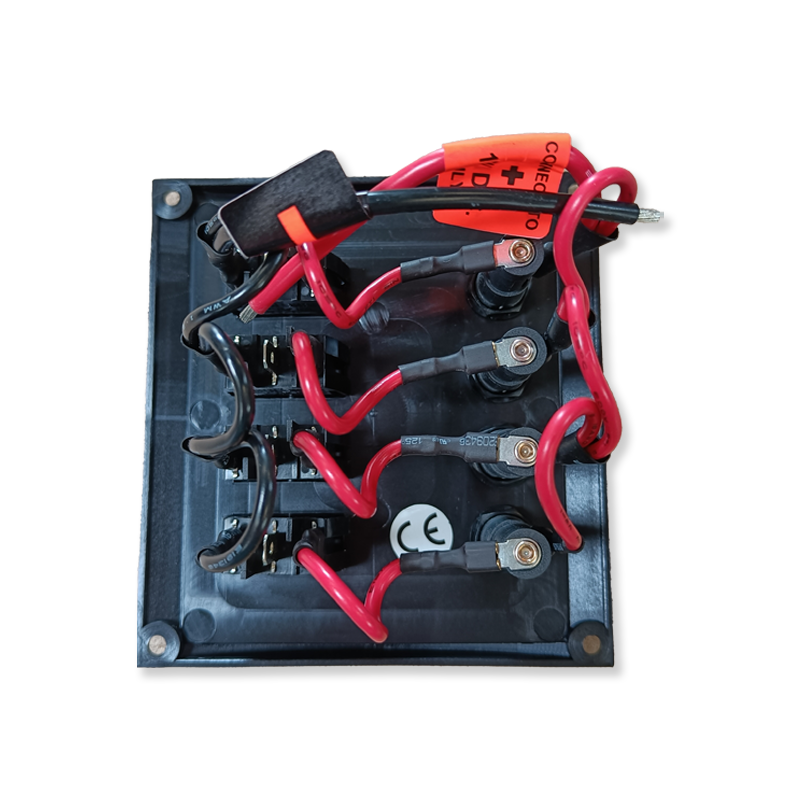

Cada uno de los cuadros eléctricos propuestos están precableados y entregados con fusibles de vidrio 6 x 32 mm. Cada fusible de vidrio protege un circuito eléctrico en caso de mal funcionamiento.

Descubre nuestra gama de cable eléctrico H07 VK flexible multihebra con sección nominal en mm² a elegir. Pero también el cuadro de mando eléctrico con número de interruptores a elegir.

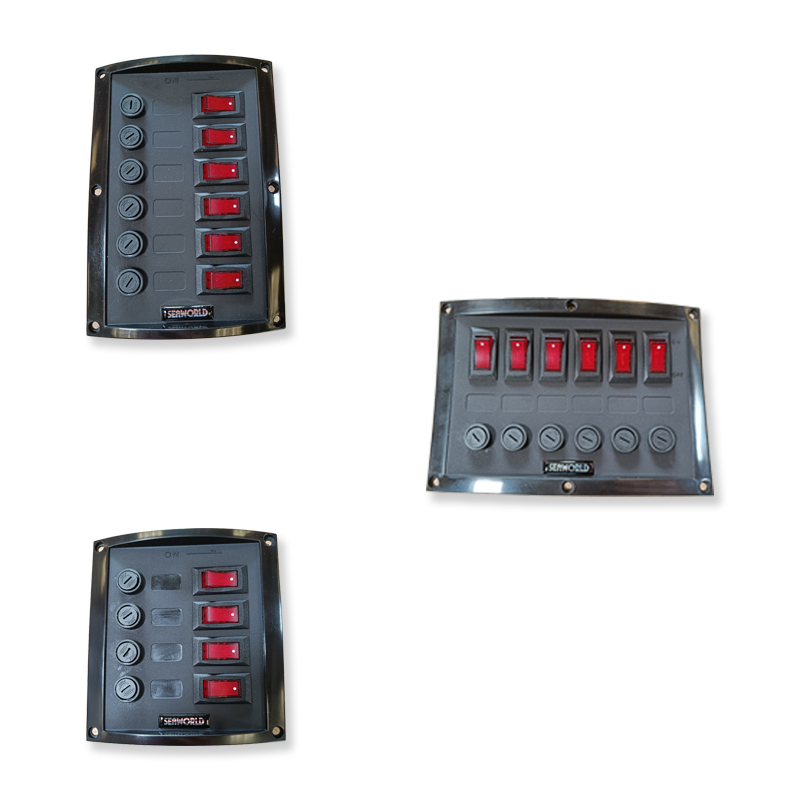

Las características técnicas de los cuadros eléctricos

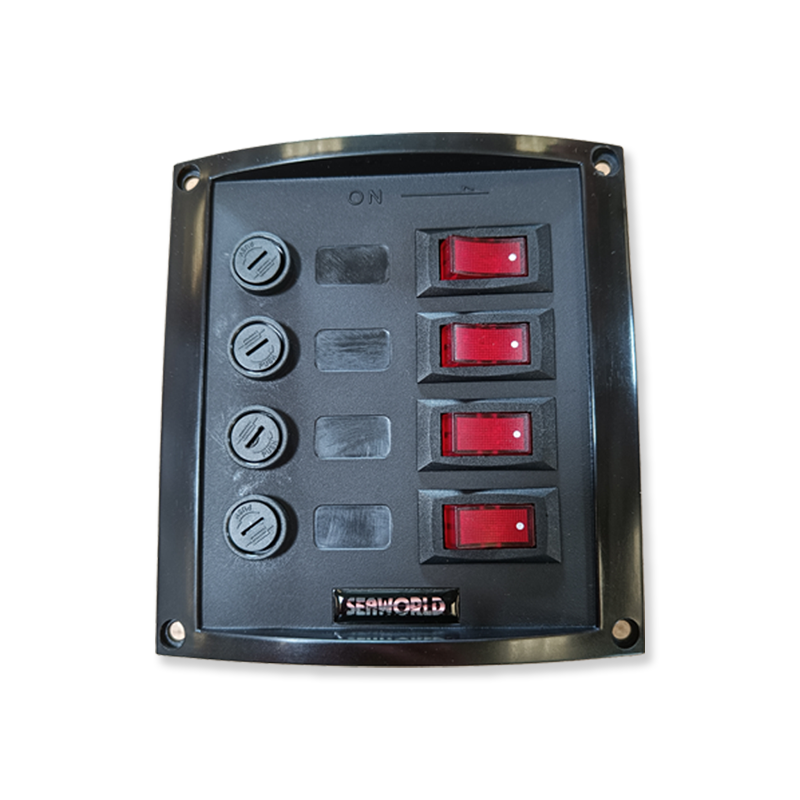

Cuadro eléctrico vertical con 4 interruptores:

• Dimensiones del cuadro: 127 x 114 mm
• Número de interruptores: 4
• Número de circuitos a conectar: 4
• Intensidad de corriente eléctrica máxima por circuito: 10A
• Fusibles de vidrio (tipo 6 x 32 mm) incluidos, es decir: 2 de 3A; 1 de 5A y 1 de 10A

Cuadro eléctrico vertical con 6 interruptores:

• Dimensiones del cuadro: 165 x 114 mm
• Número de interruptores: 6
• Número de circuitos a conectar: 6
• Intensidad de corriente eléctrica máxima por circuito: 10A
• Fusibles de vidrio (tipo 6 x 32 mm) incluidos, es decir: 2 de 3A; 2 de 5A; 1 de 8A y 1 de 10A

Cuadro eléctrico horizontal con 6 interruptores:

• Dimensiones del cuadro: 114 x 165 mm
• Número de interruptores: 6
• Número de circuitos a conectar: 6
• Intensidad de corriente eléctrica máxima por circuito: 10A
• Fusibles de vidrio (tipo 6 x 32 mm) incluidos, es decir: 2 de 3A; 2 de 5A; 1 de 8A y 1 de 10A
