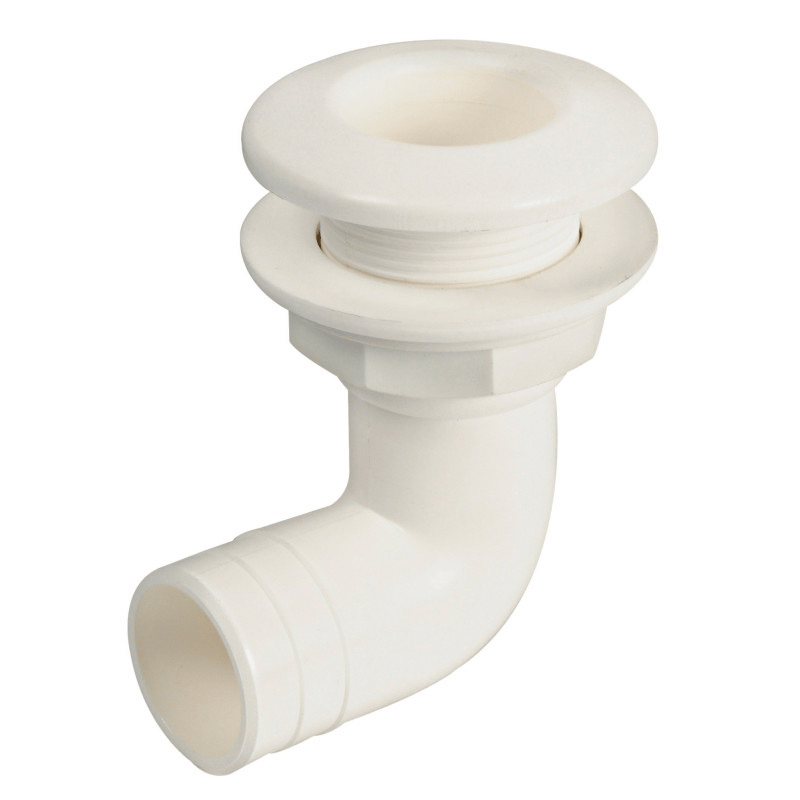

Optimieren Sie den Wasserablauf in Ihrem Van mit dieser abgewinkelten Wanddurchführung

Sie suchen eine saubere und effektive Lösung, um einen Wasserablaufschlauch (Spüle, Dusche, Grauwassertank) durch den Boden oder eine Wand Ihres ausgebauten Transporters zu führen? Die 90°-abgewinkelte Wanddurchführung von Osculati ist das perfekte Zubehör dafür!

Hergestellt aus robustem weißem Polyamid-Kunststoff, widersteht er gut den Bedingungen unter einem Fahrzeug (Spritzwasser, Feuchtigkeit). Sein Hauptvorteil ist der integrierte 90°-Winkel. Dies ermöglicht es, Ihren Schlauch parallel zur Wand oder zum Boden anzuschließen, die Sie gerade durchquert haben, und verhindert so ein Abknicken des Schlauchs oder die Bildung eines zu engen Bogens, der den Durchfluss behindern würde. Das ist eine Platzersparnis und eine Garantie für einwandfreie Funktion Ihres Wasserkreislaufs.

Einfache und zuverlässige Installation

Diese Wanddurchführung ist mit Gewinde versehen und wird mit Kontermutter (Klemmring) geliefert. Es genügt, Ihre Wand oder Ihren Boden mit dem erforderlichen Durchmesser zu bohren (siehe Tabelle unten), die Wanddurchführung einzusetzen, eine Dichtmasse (Typ Sika Sikaflex oder ähnlich) um den Flansch und unter die Mutter aufzutragen und dann die Mutter von innen festzuziehen. Ihr Auslass ist so fest verankert und dicht.

Wählen Sie die richtige Größe

Dieses Modell ist in drei Größen erhältlich, um sich perfekt an den Innendurchmesser Ihres Abflussschlauchs anzupassen:

• Für Schlauch mit Innendurchmesser 20 mm
• Für Schlauch mit Innendurchmesser 25 mm
• Für Schlauch mit Innendurchmesser 38 mm

Wählen Sie einfach die benötigte Größe über die oben genannten Optionen aus.

Die Vorteile der abgewinkelten Wanddurchführung von Osculati:

• 📐 Integrierter 90°-Winkel: Ideal für Anschlüsse parallel zur Wand, verhindert ein Abknicken des Schlauchs.
• 💧 Perfekt für den Ablauf: Konzipiert für Abwasserauslässe (Spüle, Dusche, Grauwassertank) in Vans und Transportern.
• 💪 Robustes Material: Widerstandsfähiger weißer Polyamid-Kunststoff.
• 🔧 Einfache Installation: Mit Gewinde und mitgelieferter Kontermutter für eine solide Befestigung.
• 📏 3 Größen verfügbar: Für Standard-Schläuche mit ø 19 mm, 25 mm oder 38 mm (Innendurchmesser).
• ⚪ Dezente Farbe: Weiß, fügt sich leicht ein.
• ✅ Garantierte Dichtigkeit: Bei Verwendung einer geeigneten Dichtmasse bei der Montage.

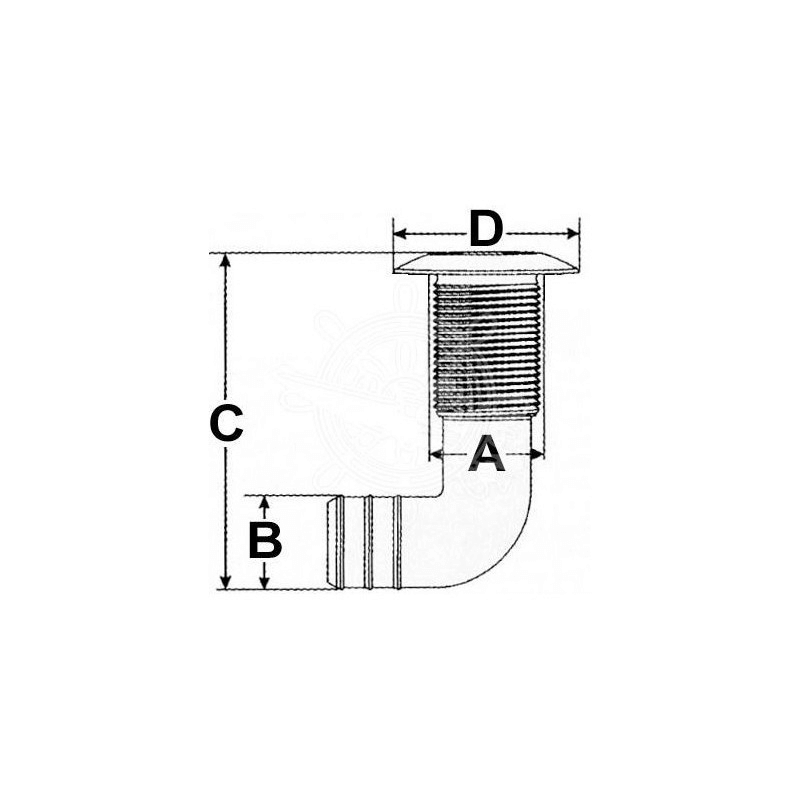

Technische Daten

Wählen Sie die Dimension entsprechend Ihrem Schlauch:

Hinweis: Die geriffelte Tülle (B) ist so konzipiert, dass sie in den entsprechenden flexiblen Schlauch eingeführt wird.

Installationshinweise

• Bohren Sie sorgfältig Ihre Wand oder Ihren Boden mit dem angegebenen Durchmesser (A).
• Tragen Sie großzügig eine Polyurethan-Dichtmasse (Typ Sikaflex 291i, 521 UV, oder gleichwertig) auf die Innenseite des Flansches auf, bevor Sie ihn in das Loch einsetzen.
• Schrauben Sie die Kontermutter von innen fest und tragen Sie ebenfalls Dichtmasse unter die Mutter für perfekte Dichtigkeit auf. Mäßig festziehen.
• Reinigen Sie überschüssige Dichtmasse sofort.
• Befestigen Sie Ihren Schlauch auf der geriffelten Tülle mit einer geeigneten Schlauchschelle (separat erhältlich).
• Diese Wanddurchführung wird für den Abwasserablauf empfohlen (nicht geeignet für Trinkwasser unter Druck).

Die saubere Lösung für Ihre Wasserauslässe

Lassen Sie Ihre Abflussschläuche nicht mehr unschöne oder abgeknickte Bögen bilden! Entscheiden Sie sich für die abgewinkelte Wanddurchführung von Osculati für eine saubere Verarbeitung und optimale Funktion Ihres Wassersystems in Ihrem Van oder Transporter. Wählen Sie die benötigte Größe und legen Sie sie in Ihren Warenkorb!
