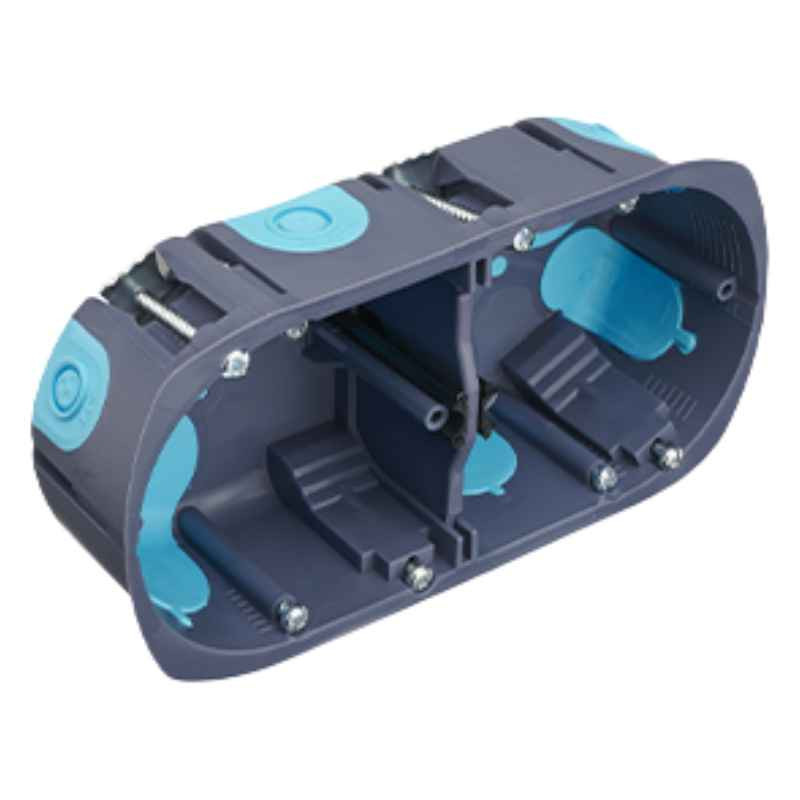

Unterputzdose für 230V-Stromanschluss im Van

Eine einfache, doppelte oder dreifache Unterputzdose ermöglicht es, Steckdosen oder Schalter im Inneren einer Trennwand zu befestigen und zu schützen. Lassen Sie ausreichend Platz für den Einbau der Dose zwischen Ihrer Isolierung und Ihrer Innenverkleidung in Ihrem Nutzfahrzeug, damit diese nicht die Isolierung berührt! Außerdem muss Ihr Elektrokabel R02-V 3G2.5mm² durchgeführt werden können.

Eine Unterputzdose dient unabhängig von der Anzahl der Einheiten dazu, die Leiter vom Kabelkanal bis zum eigentlichen Mechanismus der Steckdose oder des Schalters zu schützen. Dies gewährleistet eine sichere Verbindung innerhalb Ihrer elektrischen Installation.

Wie installiert man eine elektrische Unterputzdose?

Um eine Unterputzdose in Ihrem ausgebauten Transporter zu installieren, achten Sie zunächst darauf, einen ausreichenden Abstand zwischen Ihrer Isolierung und Ihrer mit dehnbarem oder nicht dehnbarem Filz verkleideten Verkleidung zu lassen. Bevor Sie beginnen, besorgen Sie sich eine Wasserwaage, einen Bleistift, eine Lochsäge mit 67mm Durchmesser und eine einfache oder mehrfache Unterputzdose.

Schritt 1: Zu Ihrer Sicherheit stellen Sie sicher, dass keine elektrischen Geräte eingeschaltet sind (schalten Sie den Strom am Sicherungskasten aus). Bestimmen Sie die Position der Unterputzdose und markieren Sie ihre Position mit einem Bleistift oder Marker.

Schritt 2: Bohren Sie die Position der Unterputzdose in Ihre Verkleidung mit der Lochsäge, die sich im Bohrfutter Ihrer Bohrmaschine befindet.

Schritt 3: Durchstoßen Sie eine Elastomermembran (Kabelkanaldurchführung), die sich in einer der Ecken der Unterputzdose befindet. Führen Sie Ihr Elektrokabel R02-V 3G2.5mm² hindurch.

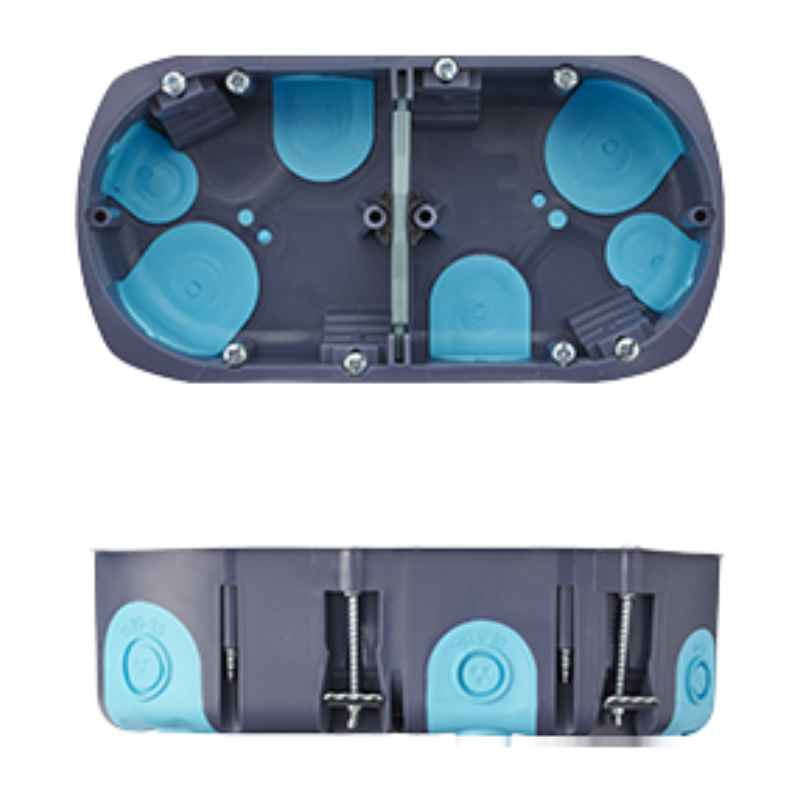

Schritt 4: Platzieren Sie die Unterputzdose so, dass sich ihre Metallbügel oben und unten bei der Positionierung befinden, und setzen Sie sie sauber in Ihre Verkleidung ein. Überprüfen Sie mit einer Wasserwaage die Horizontalität der Unterputzdose anhand ihrer Befestigungsschrauben. Passen Sie dann die Position der Dose bei Bedarf an.

Schritt 5: Nach der Installation müssen Sie nur noch die Leiter des Elektrokabels R02-V 3G2.5mm² mit dem Mechanismus Ihrer Steckdose verbinden.

Eine luftdichte Unterputzdose schützt die mit einer Steckdose oder einem Schalter verbundenen elektrischen Leiter vor Luftinfiltration und Feuchtigkeit. Darüber hinaus bietet sie eine saubere und ordentliche Verarbeitung, indem sie die Kabel verbirgt und die Installation der Geräte erleichtert.

Die technischen Eigenschaften der Unterputzdose

• Luftdicht
• Form der Dose: rund

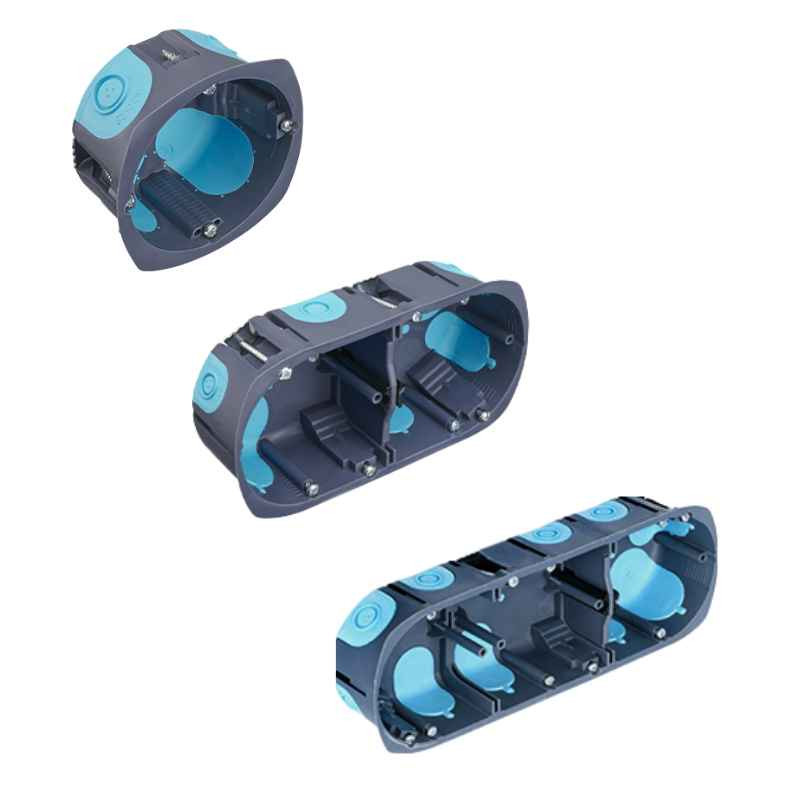

• Anzahl der Einheiten: 1, 2 oder 3 (je nach Bedarf zu wählen)
• Material der Dose: Hochfester Kunststoff
• Material der selbstdurchstoßenden Membranen: Elastomer
• Durchmesser: 67 mm
• Tiefe: 40 mm
• NF: ja
• CE: ja
