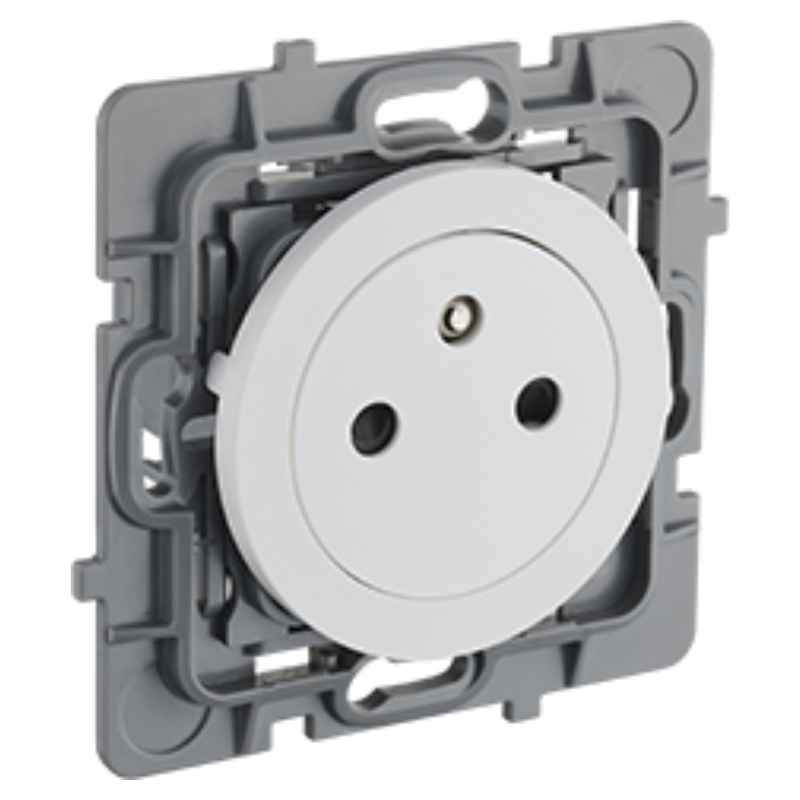

Netzsteckdose für 230V-Elektroinstallation im ausgebauten Transporter

Diese Flachsteckdose ist an die 3 Leiter des Elektrokabels R02-V 3G2,5mm² anzuschließen und dann in einer Unterputzdose zu installieren, auf der sie festgeschraubt werden muss.

Einmal installiert und mit einer weißen, schwarzen oder seegrünen Abdeckplatte versehen, ermöglicht Ihnen eine Flachsteckdose 2P+E (Phase, Nullleiter, Erde) wie diese, Ihre elektrischen Geräte sicher an das 230V-Hausnetz anzuschließen! Sie bietet eine stabile 230V-Versorgung und integriert gleichzeitig ein Erdungssystem zum Schutz Ihrer Geräte vor Überspannungs- oder Kurzschlussrisiken.

Wie installiert man eine Steckdose?

Bevor Sie eine oder mehrere Netzsteckdose(n) installieren, müssen Sie zunächst eine 1-fach oder Mehrfach-Unterputzdose je nach Bedarf einbauen. Für die Installation sind einige Werkzeuge erforderlich: 1 Seitenschneider, 1 Abisolierzange und 1 Flachschraubendreher.

Schritt 1: Vergewissern Sie sich zu Ihrer Sicherheit, dass keine elektrischen Geräte eingeschaltet sind (schalten Sie den Strom am Sicherungskasten aus). Greifen Sie das 3G2,5mm²-Kabel und entmanteln Sie es auf einer Länge von einigen mm. Entmanteln Sie dann die 3 Leiter (blau; gelb-grün; braun) jeweils auf einer Länge von 11mm. Zur Erinnerung: Der Leiter mit blauer Ummantelung ist der Nullleiter, der Leiter mit brauner Ummantelung ist die Phase und der Leiter mit gelb-grüner Ummantelung ist die Erde.

Schritt 2: Sobald Ihre 3 Leiter abisoliert sind, stecken Sie jeden bis zum Anschlag in seine jeweilige Klemme auf der Rückseite der Steckdose. Wenn Sie einen Leiter trennen müssen, drücken Sie einfach auf den Druckknopf seiner Klemme und ziehen Sie ihn heraus.

Schritt 3: Nachdem Sie die Leiter ordnungsgemäß und fehlerfrei an die Klemmen angeschlossen haben, setzen Sie die Steckdose in die Unterputzdose ein und schrauben Sie sie an den dafür vorgesehenen Stellen fest. Um Ihre Steckdose zu verkleiden, clipsen Sie eine Abdeckplatte in weißer, schwarzer oder seegrüner Farbe auf (Produkt wird separat auf unserer Website verkauft).

Die Installation Ihrer 230V-Steckdose ist abgeschlossen! Die weiße oder schwarze Ausführung dieser Flachsteckdose verleiht dem Innenraum Ihres ausgebauten Nutzfahrzeugs einen Hauch von Modernität und Schlichtheit. Keine Sorge, sie passt sich perfekt dem Ton Ihres Ausbaus an!

Der Träger dieser Flach-Netzsteckdose wurde so konzipiert, dass mehrere horizontal oder vertikal hintereinander eingesteckt werden können. Wenn Sie beispielsweise 2 Steckdosen installieren möchten, stecken Sie die Träger dieser beiden zusammen und installieren sie dann in einer 2-fach Unterputzdose.

Die technischen Eigenschaften der Steckdose

• Steckdosentyp: 2P+E (Phase, Nullleiter, Erde)
• Steckdosenmodell: Flach (Dies gewährleistet Sicherheit und Schutz, wenn kein männlicher Stecker eingesteckt ist.)
• Art der Klemmen: Automatisch
• Spannung: 250V - 50Hz
• Stromstärke: 16A
• Material: Hochfester Kunststoff
• Farbe: Weiß oder Schwarz
• Abmessungen (BxHxT): 71 x 71 x 36 mm
• Installation: Auf eine Unterputzdose mit 40mm Tiefe zu schrauben (Produkt wird separat auf unserer Website verkauft)
• Leicht einsteckbarer Steckdosenträger zur Erstellung einer Doppelsteckdose oder Mehrfachsteckdose
• IP21
• NF: ja
• CE: ja

Machen Sie Ihren Wohnraum im ausgebauten Van zu einem sicheren und eleganten Ort dank des Designs und der Ausführung dieser 230V-Steckdose!
