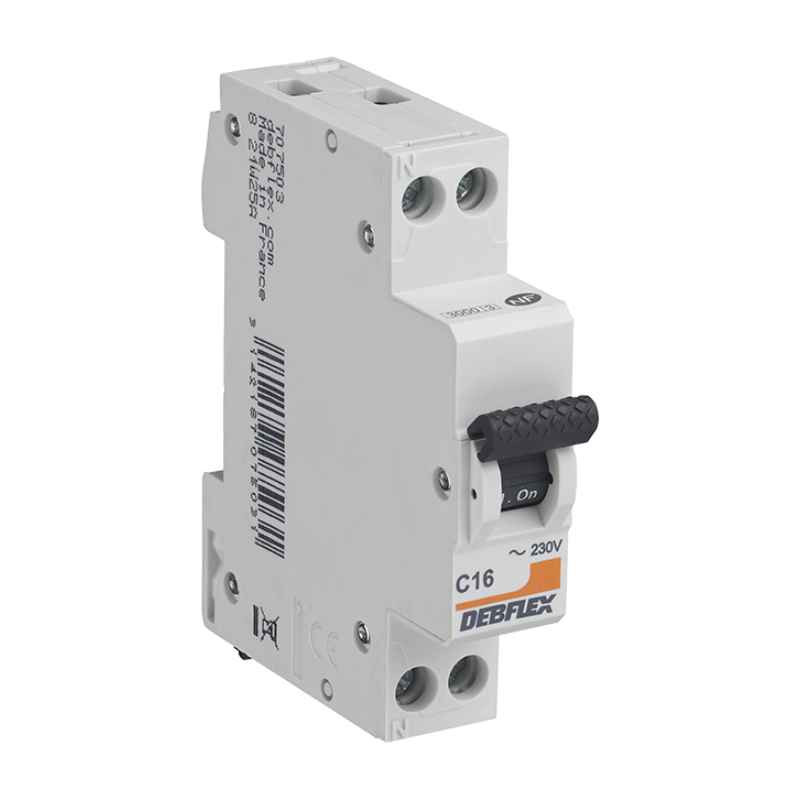

16A-Schutzschalter für 230V-Stromkreis im ausgebauten Fahrzeug

Als notwendiges Gerät für einen an das 230V-Hausstromnetz angeschlossenen Stromkreis schützt der 16A-Schutzschalter diesen vor Überlastungen oder Kurzschlüssen. Er gewährleistet auch den Schutz Ihres Eigentums.

Bei Überspannung schaltet dieser Schutzschalter automatisch die Stromversorgung ab, um Schäden an elektrischen Geräten und Brandgefahr zu vermeiden. Dieses 16A Phase+Neutral-Modell ist ideal für eine 230V-Steckdose in Ihrem Wohnbereich im ausgebauten Transporter.

Funktionsweise des 16A-Schutzschalters

Ein Schutzschalter funktioniert, indem er die Strommenge überwacht, die durch einen Stromkreis fließt. Wenn diese Menge einen sicheren Schwellenwert überschreitet (in der Regel verursacht durch Überlastung oder Kurzschluss), schaltet er automatisch die Stromversorgung ab, um Schäden an angeschlossenen Geräten oder einen Brand zu vermeiden.

Stromüberwachung: Er ist an einen Stromkreis angeschlossen und überwacht ständig den darin fließenden Strom. Jeder Schutzschalter ist auf ein bestimmtes Stromniveau kalibriert, wie 16A, 20A oder 32A, je nach den Anforderungen des Stromkreises.

Überlastung: Wenn ein Stromkreis mehr Strom verbraucht als seine vorgesehene Kapazität (z. B. wenn zu viele Geräte an denselben Stromkreis angeschlossen sind), führt dies zu einer Überlastung. Der Schutzschalter erkennt diese Überlastung und erhitzt ein internes Element, das einen Abschaltmechanismus auslöst, um die Stromversorgung zu unterbrechen.

Kurzschluss: Wenn ein Fehler im Stromkreis auftritt (z. B. ein Kurzschluss zwischen Phase und Neutral), steigt der Strom schnell auf ein extrem hohes Niveau. Der Schutzschalter reagiert fast augenblicklich, indem er den Stromfluss unterbricht, um Schäden an der Ausrüstung zu vermeiden und das Brandrisiko zu minimieren.

Auslösung und Wiedereinschaltung: Wenn eine Überlastung oder ein Kurzschluss erkannt wird, löst der Schutzschalter aus und unterbricht die Stromversorgung des Stromkreises. Sobald das Problem behoben ist, kann er manuell durch Anheben des Hebels zurückgesetzt werden, wodurch die Stromversorgung wiederhergestellt wird.

Es ist daher ein wesentliches Sicherheitselement zum Schutz Ihrer 230V-Stromkreise in Ihrer elektrischen Van-Installation gegen Überstrom, Isolationsfehler und zur Vorbeugung von Brand- oder Ausfallrisiken.

Was sind die Vorteile des 16A-Schutzschalters?

Kompakt: Mit seinem 1-Modul-Format lässt er sich perfekt in Ihren Elektrokasten einbauen.

Zuverlässiger Schutz: Seine Phase+Neutral-Konstruktion ermöglicht ein gleichzeitiges Abschalten der 2 Leiter und bietet so eine gute Sicherheit. Es hat eine Schaltleistung von 3kA.

Installation gemäß den strengsten Qualitätsnormen.

Entdecken Sie auch den FI-Schutzschalter 30mA!

Die technischen Eigenschaften des 16A-Schutzschalters

• Nennstrom: 16A
• Schaltleistung: 3kA
• Typ: Phase+Neutral
• Platzbedarf im Elektrokasten: 1 Modul
• Installation: in die dafür vorgesehene Reihe im hinteren Bereich des Elektrokastens einfügen und einklippen.
• Sicherheitsnormen: Entspricht den CE-Normen und den geltenden elektrischen Vorschriften.
• Ergänzendes Zubehör (separat erhältlich): Der Elektrokasten von Deblex

Für einen optimalen Schutz Ihrer Elektroinstallation an Bord Ihres ausgebauten Fahrzeugs installieren Sie einen 16A-Schutzschalter pro 230V-Stromkreis! Einfache Installation in einem Elektrokasten!
