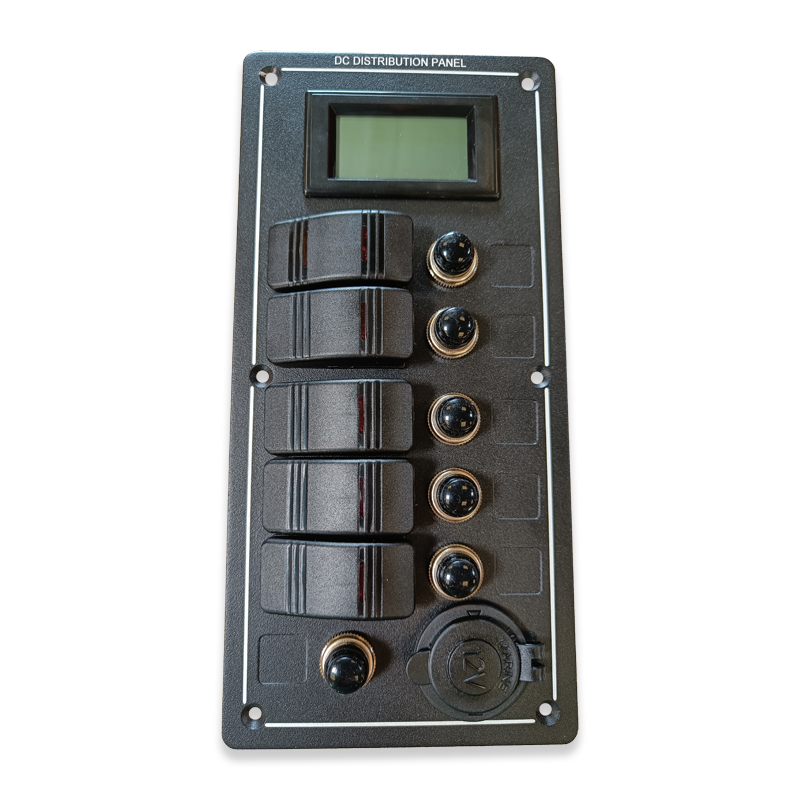

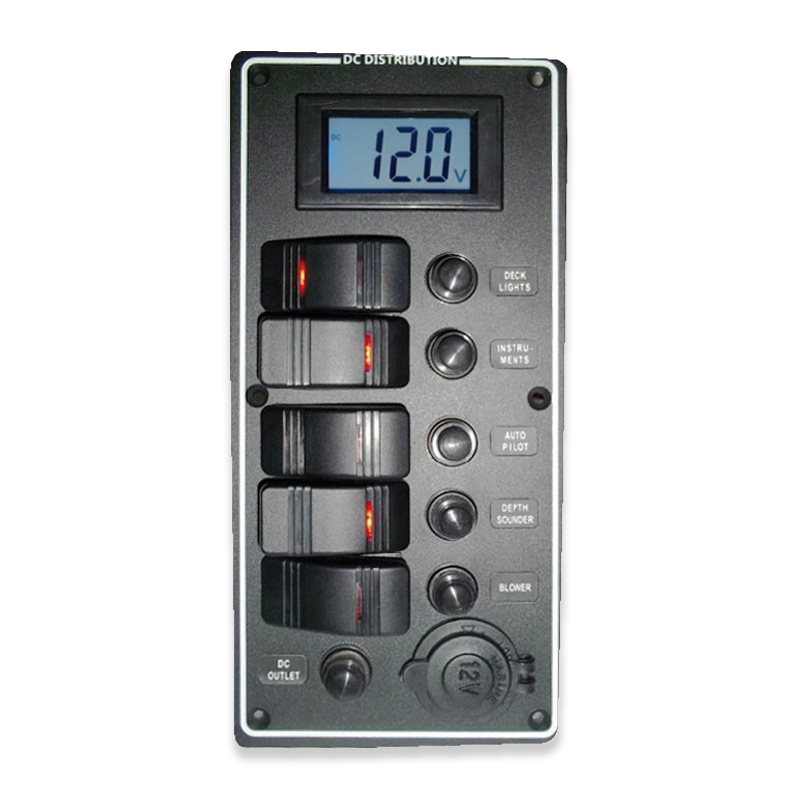

¡Instalación de un cuadro eléctrico de 5 interruptores para furgoneta acondicionada!

Este cuadro eléctrico incluye cinco interruptores con posiciones diferentes:

• Interruptor de 3 posiciones (n°1): ON1, ON2, OFF
• Interruptor de balancín (n°2): ON|OFF
• Interruptor de balancín (n°3): ON|OFF
• Interruptor de balancín (n°4): ON|OFF
• Interruptor pulsador (n°5): ON|OFF (en este, es posible conectar un circuito eléctrico que permita la alimentación de un avisador sonoro)

Cada interruptor está conectado a su propio disyuntor. En cuanto pongas en marcha uno de los circuitos eléctricos, verás un pequeño indicador luminoso en el interruptor correspondiente. Este indicador luminoso LED te advierte que un circuito eléctrico está encendido.

¡Tú eliges el circuito eléctrico que vas a conectar a cada interruptor de este panel de control! Para alimentar eléctricamente tu refrigerador de compresión, bomba de agua, iluminación spot led, barra led…

Este último también incluye una toma tipo mechero 12V, un interruptor momentáneo para cortar la corriente y un voltímetro digital para controlar la intensidad eléctrica.

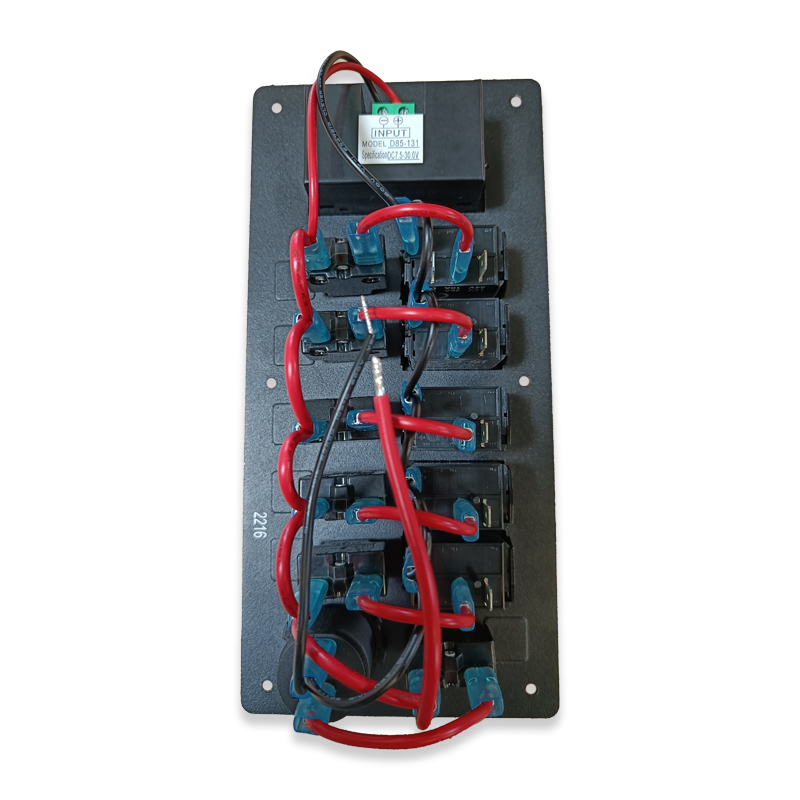

Equipamiento indispensable para una instalación eléctrica en furgoneta acondicionada, este cuadro eléctrico vertical precableado permite centralizar tus circuitos; controlar los fallos de funcionamiento; distribuir la corriente a tus equipos o iluminación y asegurar el conjunto.

Para descubrir también:

• Cuadro eléctrico con número de interruptores a elegir
• Cuadro eléctrico 3 interruptores, voltímetro e interruptor momentáneo
• Cuadro eléctrico 6 interruptores, 6 disyuntores
• Cable eléctrico H07 VK con sección nominal en mm² a elegir

Las características técnicas del cuadro eléctrico 5 interruptores, 5 disyuntores, voltímetro digital, toma mechero 12V e interruptor momentáneo

• Cuadro eléctrico vertical

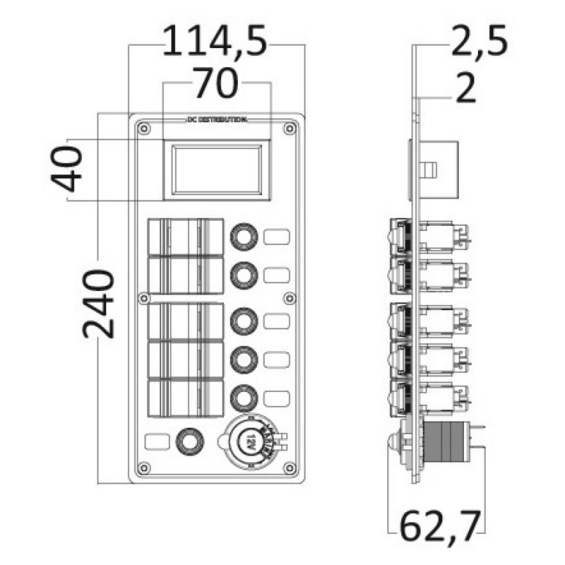

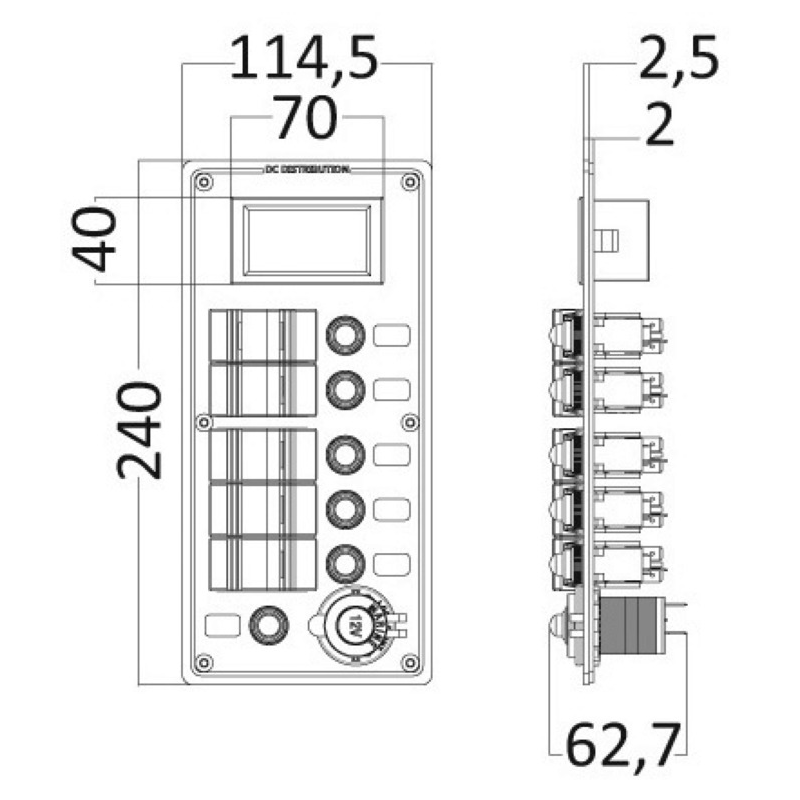

• Dimensiones del cuadro: 220 x 114,5 mm
• Número de interruptores: 5
• Número de circuitos a conectar: 5
• Número de disyuntores: 5
• 1 voltímetro digital para controlar la intensidad eléctrica
• 1 toma tipo mechero 12V
• 1 interruptor momentáneo para cortar la corriente
